- Tootekood: 774407
- Ribakood: 3245067744017, 00012546
Ristlüliti valge, Valena
Toote andmed

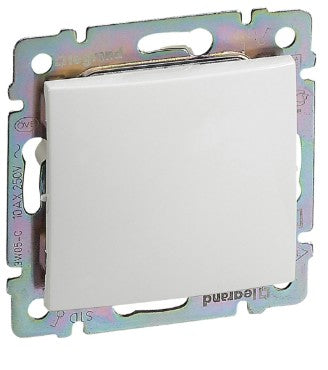

Ristlüliti Legrand Valena 10AX 250V, valge, 774407
Legrand Valena 774407 on valge ühe klahviga ristlüliti (skeem 7), mis võimaldab juhtida ühte valgustusahelat kolmest või enamast erinevast kohast.
Ristlülitit kasutatakse koos kahe veksellülitiga. See sobib näiteks pikkadesse koridoridesse, trepikodadesse ja suurematesse läbikäidavatesse ruumidesse, kus valgustuse juhtimiseks on vaja rohkem kui kahte lülituskohta.
Legrand Valena sarja iseloomustavad lihtne disain, läikiv valge viimistlus ja süvistatav paigaldus.
Tehnilised andmed
-
Tootja: Legrand
-
Tootesari: Valena
-
Tootekood: 774407
-
EAN: 3245067744079
-
Toote tüüp: ristlüliti
-
Lülitusskeem: skeem 7
-
Klahvide arv: 1
-
Nimivool: 10 A
-
Lülitusvõime luminofoorkoormusele: 10 AX
-
Nimipinge: 250 V AC
-
Sagedus: 50–60 Hz
-
Värvus: valge
-
Värvitoon: sarnane RAL 9003
-
Pinnaviimistlus: läikiv
-
Materjal: halogeenivaba termoplast
-
Paigaldusviis: süvistatav
-
Kinnitusviis: kruvide või kinnituskäppadega
-
Kaitseaste: IP31 tootja kataloogi järgi
-
Löögikindlus: IK04
-
Laius: 71 mm
-
Kõrgus: 71 mm
-
Sügavus: 37 mm
-
Paigaldussügavus: 21 mm
-
Paigalduskarbi minimaalne sügavus: 30 mm
-
Sisseehitatud valgustus: puudub
-
Komplektis: lülitimehhanism koos klahvi ja kinnitusraamiga
-
Dekoratiivraam: müüakse eraldi
-
Müügiühik: 1 tk
Valgustuse juhtimine kolmest või enamast kohast
Ristlüliti võimaldab laiendada tavalist kahe veksellülitiga valgustuse juhtimissüsteemi.
Kolmest kohast juhtimiseks kasutatakse kahte veksellülitit (skeem 6) ja nende vahele ühendatud ristlülitit (skeem 7).
Kui juhtimiskohti on vaja rohkem, saab kahe veksellüliti vahele lisada täiendavaid ristlüliteid.
See võimaldab valgustust sisse ja välja lülitada igast lülituskohast sõltumata teiste lülitite asendist.
Klassikaline Valena disain
Legrand Valena sarja valge läikiva viimistlusega ristlüliti sobib erinevatesse kodu- ja äriruumidesse.
Lülitit saab kombineerida sama sarja dekoratiivraamide, pistikupesade ja teiste lülititega, et luua ühtne elektripaigaldise kujundus.
Süvistatav paigaldus
Ristlüliti paigaldatakse sobivasse süvistatavasse paigalduskarpi.
Mehhanismi saab kinnitada kruvide või kinnituskäppade abil. Lõplikuks viimistluseks tuleb lisada sobiv Legrand Valena dekoratiivraam.
Sobib näiteks
-
trepivalgustuse juhtimiseks mitmelt korruselt
-
pikkadesse koridoridesse
-
mitme sissepääsuga ruumidesse
-
suurtesse eluruumidesse
-
kontoritesse ja äriruumidesse
-
kortermajade üldkasutatavatesse ruumidesse
-
uutesse ja renoveeritavatesse elektripaigaldistesse
Oluline teada
Legrand Valena 774407 on ristlüliti (skeem 7), mitte tavaline ühepooluseline lüliti ega veksellüliti.
Ristlüliti kasutatakse tavaliselt kahe veksellüliti vahel, kui sama valgustit on vaja juhtida kolmest või enamast kohast.
Dekoratiivraam ei kuulu komplekti ja tuleb valida eraldi Legrand Valena sarjast.
Lüliti ühendamisel tuleb järgida tootja ühendusskeemi ja elektriohutusnõudeid.
Soovitame juurde vaadata
Ristlüliti juurde sobivad Legrand Valena dekoratiivraamid, veksellülitid (skeem 6), pistikupesad, süvistatavad paigalduskarbid ja WAGO ühendusklemmid.
Ei ole kindel, kas Legrand Valena 774407 ristlüliti sobib sinu elektripaigaldisse? Kirjuta või helista meile – aitame valida õige lüliti ja vajalikud tarvikud.
