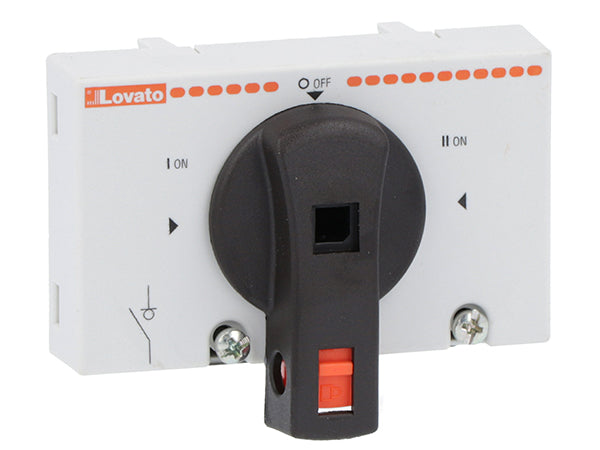

Ümberlülitussüsteem 1-0-2

Kolmepoolne takistussisse-lüliti, mis tagab elektripaigaldises usaldusväärse ja selge katkestuse kolmefaasilisele vooluringile. Sobib paigaldamiseks kas otse plaadile kruvidega või standardsele 35 mm DIN-kinnitusrööbastele. Sertifitseeritud kasutamiseks vastavalt IEC/EN ja UL standarditele. catalogue.lovatoelectric.com+1

Tehnilised andmed:

Tootekood: GA016A-040A

Seeria: GA (Lovato Electric)

Poltide arv: 3 (3-poolne) catalogue.lovatoelectric.com+1

Nimivool (thermaal vaba õhus) IEC Ith: 16 A (GA016A variant) catalogue.lovatoelectric.com+1

Nimivool täiskoormusel AC21A/AC22A: 16 A (400/500/690 V) catalogue.lovatoelectric.com

Nimispinge (maksimaalne kasutuspinge): kuni 690 V AC (sõltuvalt versioonist) Newark Electronics

Nimisisestus-eraldus­pinge (Ui): 1000 V AC catalogue.lovatoelectric.com

Nimislöögitaluvus (Uimp): 8 kV catalogue.lovatoelectric.com

Paigaldustüüp: kruvikinnitusega plaadile või 35 mm DIN-rööbastele catalogue.lovatoelectric.com

Terminali ühendus: M4 kruvikinnitus, polt-sulgur (pillar type) catalogue.lovatoelectric.com

Juhtme ristlõigud: min 0,75 mm² – max 16 mm² catalogue.lovatoelectric.com

Kinnitustööriist: Phillips #2, kinnitusmomendiga 1,8…2,0 Nm catalogue.lovatoelectric.com

Kaitseklass: eesmine IP20 catalogue.lovatoelectric.com

Suhtlusstandardid: IEC/EN 60947-3, IEC/EN 60947-1, UL60947-4-1, CSA C22.2 n°60947-4-1 catalogue.lovatoelectric.com+1

Töötemperatuuri vahemik: –25 °C … +55 °C (operatsioon) catalogue.lovatoelectric.com

Pakendi kogus: 5 tükki pakis catalogue.lovatoelectric.com

EAN-13: 8013975177570 (GA016A variant) catalogue.lovatoelectric.com

Tähtsad märkuspunktid:

Kuigi andmetes täpselt ei ole välja toodud GA016A-040A kombineeritud koodiga voolunäitajat, vastab õige seeria GA016A iseloomustusele (16 A) ja GA040A versioonile (40 A) koosga. Soovitatav kontrollida tootja dokumendi järgi, milline konkreetne amps ja versioon sobib.

Toode on mõeldud elektrijaamadesse, juhtimislauadesse ja paneelidesse, kus on vaja selget katkestust ja isolatsiooni kolmel faasil.

Installatsioon peab toimuma kvalifitseeritud elektrikoolitusega isiku poolt ning vastama kehtivatele rahvuslikele ja kohtspetsiifilistele elektri-ohutusnõuetele.
