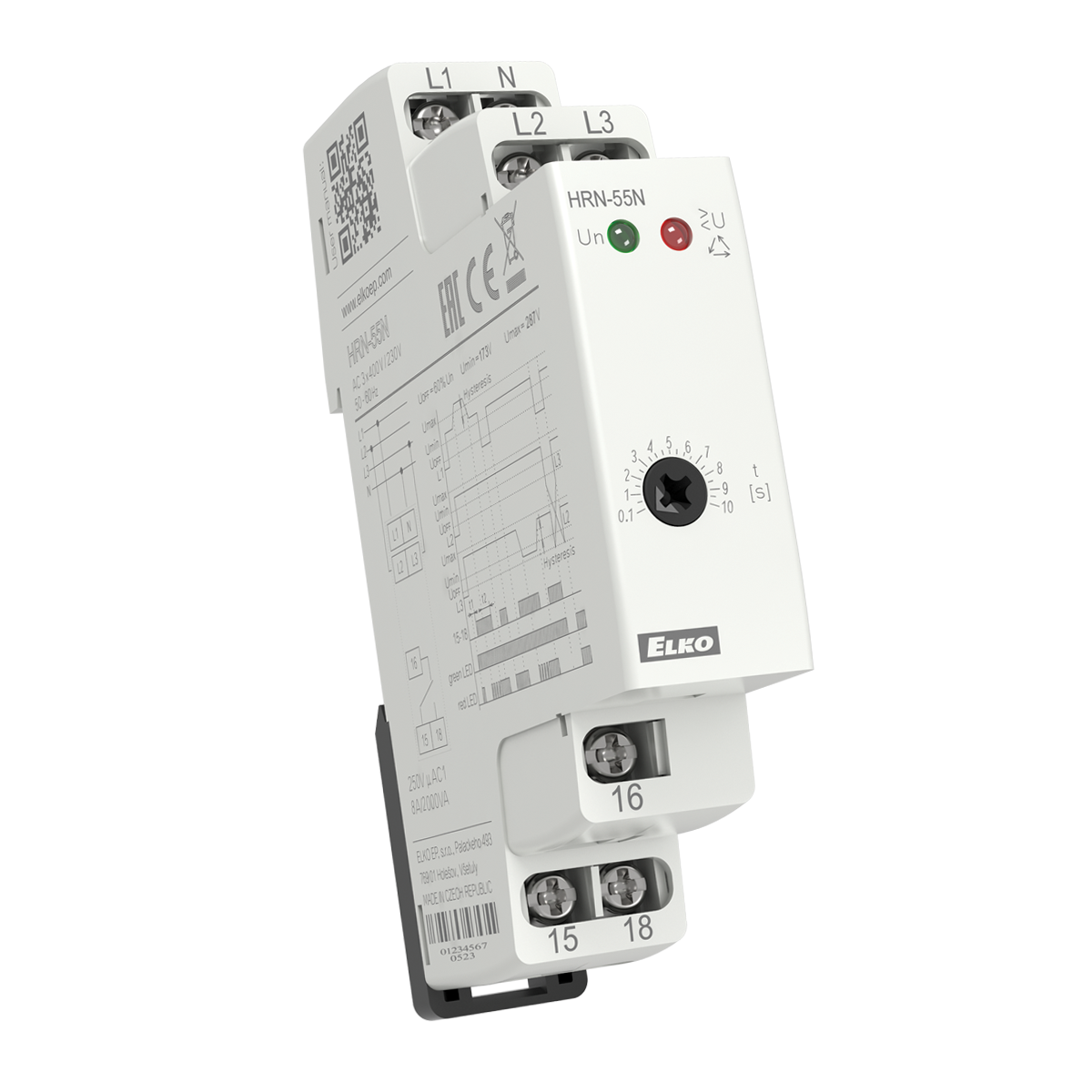

Pingerelee 3F+N, faasi kadu/järjestus, 1CO, viivis 0,1-10s, 3x400V/230, HRN-55N, Elko

ELKO EP HRN-55N on DIN-liistule paigaldatav 3-faasilise võrgu pingekontrollrelee, mis jälgib faaside olemasolu, õiget faasijärjestust ning ala- ja ülepinget. HRN-55N versioon jälgib lisaks ka neutraaljuhi katkemist, mistõttu sobib see 3-faasiliste 400/230 V elektripaigaldiste kaitse- ja juhtimislahendustesse.

Releed saab kasutada näiteks mootorite, pumpade, kompressorite ja muude 3-faasiliste seadmete kaitsmiseks olukordades, kus vale faasijärjestus või faasi kadumine võib seadmeid kahjustada.

Tehnilised andmed

• Tootja: ELKO EP
• Mudel: HRN-55N
• Tootja kood: 7513
• EAN: 8595188137232
• Võrk: 3-faasiline + N
• Nimipinge: 3 × 400/230 V AC, 50–60 Hz
• Jälgitav faas–N pingevahemik: 3 × 172–287 V AC
• Alapinge piir: 75% Un, fikseeritud
• Ülepinge piir: 125% Un, fikseeritud
• Faasikatkestuse jälgimine: jah
• Faasijärjestuse jälgimine: jah
• Neutraaljuhi katkemise jälgimine: jah
• Väljund: 1 × ümberlülituskontakt (SPDT)
• Kontakti koormus: 8 A / 250 V AC1
• Fikseeritud viivitus T1: 500 ms
• Reguleeritav viivitus T2: 0,1–10 s
• Veateate indikatsioon: LED
• Paigaldus: DIN-liist EN 60715
• Laius: 1 moodul / 17,6 mm
• Mõõtmed: 90 × 17,6 × 64 mm
• Kaal: 63 g
• Töötemperatuur: –20…+55 °C

Mida HRN-55N kontrollib?

Relee jälgib pidevalt 3-faasilise võrgu seisukorda. Kui faas kaob, faasijärjestus on vale, neutraal katkeb või pinge väljub lubatud piiridest, läheb relee veaseisundisse ning väljundkontakt lülitub välja. Veaseisundist annab märku ka LED-indikaator.

Reguleeritav 0,1–10 sekundi viivitus aitab vältida tarbetut väljalülitamist väga lühiajaliste pingekõikumiste korral.

Sobib näiteks

• 3-faasiliste elektripaigaldiste jälgimiseks
• elektrimootorite kaitseahelatesse
• pumpade ja kompressorite juhtimisse
• ventilatsiooni- ja kütteseadmetele
• tööstusseadmete juhtkilpidesse
• faasijärjestuse kontrollimiseks
• faasi või neutraaljuhi katkemise tuvastamiseks

Oluline erinevus: HRN-55N on neutraaljuhi jälgimisega versioon. Tavaline HRN-55 jälgib kolme faasi, kuid HRN-55N on ette nähtud L1, L2, L3 ja N ühendusega süsteemile.
