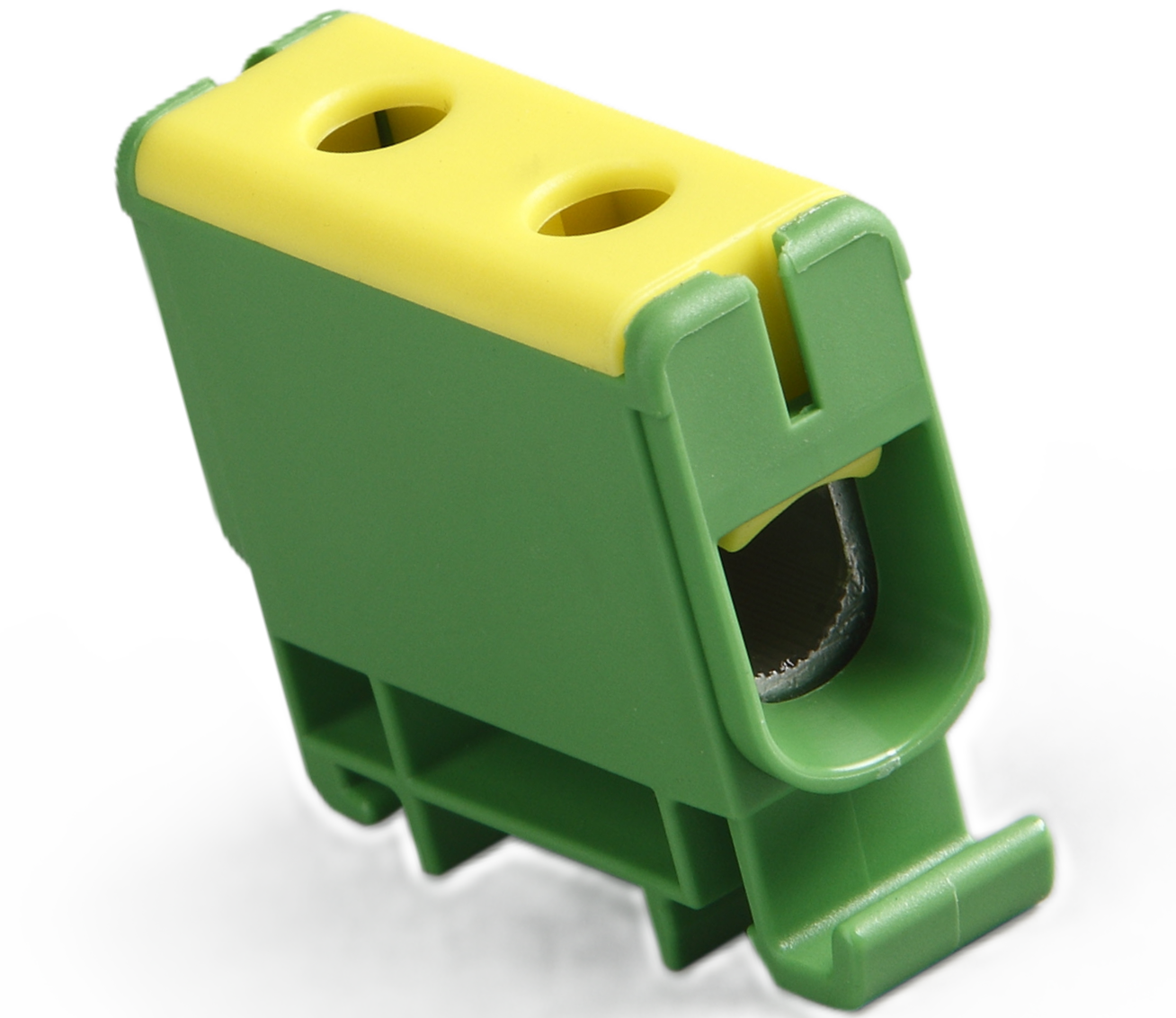

Hargnemisklemm UK50/1PE 1P 2,5–50 mm² kollane-roheline

MaxPro UK50/1PE on kollane-roheline 1-pooluseline Al/Cu hargnemisklemm jaotuskilpidesse, mõõtekilpidesse ja paigaldusjaotlatesse. Klemm sobib keskmise ja suurema ristlõikega juhtmete ühendamiseks ning hargnemiseks elektripaigaldistes.

Klemmil on 2 ühendusava ning see sobib 2,5–50 mm² alumiinium- ja vaskjuhtmetele. Kollane-roheline värv sobib PE/PEN-ühenduste eristamiseks kilbis. Eliti tootekaardil on pilt märgitud illustreerivana.

Tehnilised andmed

Tootja: MaxPro co.
Mudel: UK50/1PE
Tootekood: 1914105
Toote tüüp: hargnemisklemm / jaotusklemmi plokk
Pooluste arv: 1P
Ühendusavad: 2
Juhi ristlõige: 2,5–50 mm²
Sobib juhile: Al/Cu
Värv: kollane-roheline
Nimivool: 145/160 A
Nimipinge: 1000 V AC / 1500 V DC
Isolatsioonipinge: 690 V AC/DC, kat. IV / 1000 V AC ja 1500 V DC, kat. II
Pingetaluvus: Uimp 8 kV
Kruvi: Hex5
Pingutusmoment: 4 Nm 2,5–4 mm² juhile / 12 Nm 6–50 mm² juhile
Paigaldus: TS35 DIN-liistule või kruvikinnitus M5
Kaitseaste: IP20, sõrmekindel
Korpuse materjal: PA-66 plast, löögikindel ja leegiaeglustav
Klemmikeha materjal: tinatatud alumiinium
Kinnituskruvid: tsingitud teras
Pidev töötemperatuur: kuni 120 °C
Maksimaalne töötemperatuur: 70 °C
Standardid: VDE0611-1:2010-03, EN60947-7-1:2009
Vastavus: RoHS
Kaal: 0,039 kg/tk
Maht: 0,0001 m³/tk
Hulgipakendi kogus: 10 tk
Kasutusala: jaotuskilbid, mõõtekilbid, elektrikilbid, PE/PEN-ühendused, hargnemised ja juhtmete ühendamine

Sobib näiteks

Sobib kasutamiseks elektrikilpides, mõõtekilpides ja jaotuskilpides, kus on vaja ühendada või hargendada 2,5–50 mm² alumiinium- või vaskjuhtmeid. Kollane-roheline tähistus sobib kaitsejuhi või PEN-ühenduste jaoks.

Soovitame juurde vaadata: DIN-liistud, kilbitarvikud, kaablikingad, presskingad, juhtmeotsikud, ühendusklemmid ja elektrikilbid.
