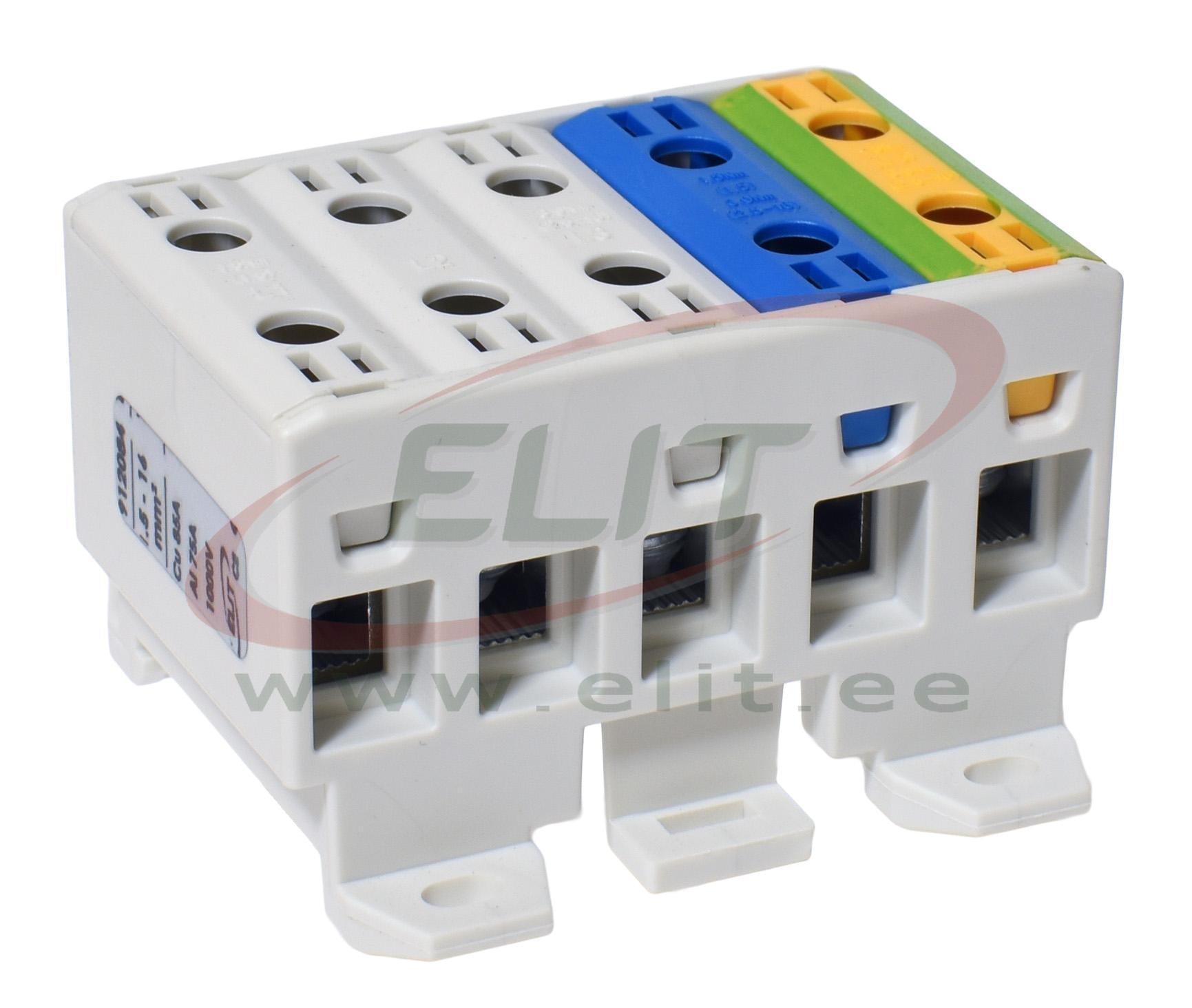

Hargnemisklemm UK16/3x1A+1N+1PE 5P 1,5–16 mm² hall/sinine/kollane-roheline

MaxPro UK16/3x1A+1N+1PE on 5-pooluseline Al/Cu hargnemisklemm jaotuskilpidesse, mõõtekilpidesse ja paigaldusjaotlatesse. Klemm sobib juhtmete ühendamiseks ja hargnemiseks elektripaigaldistes, kus on vaja ühes plokis ühendada kolm faasi, neutraaljuht ja kaitsejuht.

Klemmil on kokku 5 poolust, igal poolusel 2 ühendusava. Sobib 1,5–16 mm² alumiinium- ja vaskjuhtmetele. Värvilahendus on hall/sinine/kollane-roheline, mis aitab eristada faasi-, N- ja PE/PEN-ühendusi kilbis. Eliti tootekaardil on pilt märgitud illustreerivana.

Tehnilised andmed

Tootja: MaxPro co.
Mudel: UK16/3x1A+1N+1PE
Tootekood: 1912084
Toote tüüp: hargnemisklemm / jaotusklemmi plokk
Pooluste arv: 5P
Ühendusavad: 5 × 2 ava
Juhi ristlõige: 1,5–16 mm²
Sobib juhile: Al/Cu
Värv: hall / sinine / kollane-roheline
Nimivool: 75/82 A
Nimipinge: 1000 V AC / 1500 V DC
Isolatsioonipinge: 690 V AC/DC, kat. IV / 1000 V AC ja 1500 V DC, kat. II
Pingetaluvus: Uimp 8 kV
Kruvi: Hex4
Pingutusmoment: 1,5 Nm 1,5 mm² juhile / 3,5 Nm 2,5–6 mm² juhile / 7 Nm 10–16 mm² juhile
Paigaldus: TS35 DIN-liistule või paneelile
Korpuse materjal: PA-66 plast, löögikindel ja leegiaeglustav
Klemmikeha materjal: tinatatud alumiinium
Kinnituskruvid: tsingitud teras
Pidev töötemperatuur: kuni 120 °C
Maksimaalne töötemperatuur: 70 °C
Standardid: VDE0611-1:2010-03, EN60947-7-1:2009
Kaal: 0,105 kg/tk
Maht: 0,0002 m³/tk
Hulgipakendi kogus: 4 tk
Kasutusala: jaotuskilbid, mõõtekilbid, elektrikilbid, faasi-, N- ja PE/PEN-ühendused, hargnemised ja juhtmete ühendamine

Sobib näiteks

Sobib kasutamiseks elektrikilpides ja mõõtekilpides, kus on vaja ühes kompaktses plokis ühendada kolm faasi, neutraaljuht ja kaitsejuht. Praktiline lahendus väiksematele 3-faasilistele jaotustele ja kilbiühendustele.

Soovitame juurde vaadata: DIN-liistud, kilbitarvikud, juhtmeotsikud, kaablikingad, ühendusklemmid ja elektrikilbid.
